Load Cell (Yük Hücresi) Nedir ve Ne İşe Yarar?

Load Cell, üzerine uygulanan mekanik kuvveti (ağırlık, baskı veya gerilme) ölçülebilir bir elektrik sinyaline dönüştüren bir dönüştürücü (transdüser) çeşididir. Endüstride kullanılan kantarlar, tank tartım sistemleri, silo ölçümleri, dozajlama üniteleri ve checkweigher (otomatik kontrol terazisi) gibi pek çok makinenin temel çalışma prensibi yük hücrelerine dayanır.

Yük Hücresinin Çalışma Prensibi

Yük hücrelerinin büyük bir çoğunluğu Strain Gauge (Gerinim Ölçer) teknolojisi ile çalışır. Yük hücresinin metal gövdesi üzerine binen ağırlık, metalde gözle görülemeyecek kadar küçük bir esnemeye (mikro deformasyon) yol açar. Gövdeye özel yapıştırıcılarla sabitlenmiş olan strain gauge’ler bu esnemeyi algılar. Esneme sonucunda gerinim ölçerin elektriksel direnci değişir. Bu direnç değişimi, içeride kurulan Wheatstone Köprüsü devresi sayesinde milivolt seviyesinde bir voltaj çıkışına (mV/V) dönüştürülür. Elde edilen bu sinyal, tartım göstergeleri (indikatörler) veya transmitterler aracılığıyla dijital veriye dönüştürülerek ekranda ağırlık değeri olarak okunur.

Solo Mekatronik Load Cell Çeşitleri ve Kullanım Alanları

Her endüstriyel uygulamanın kendine has fiziksel ve çevresel zorlukları vardır. Solo Mekatronik, bu farklı talepleri karşılamak üzere zengin bir Load Cell portföyü sunar.

1. Platform ve Bant Kantarları İçin Modeller

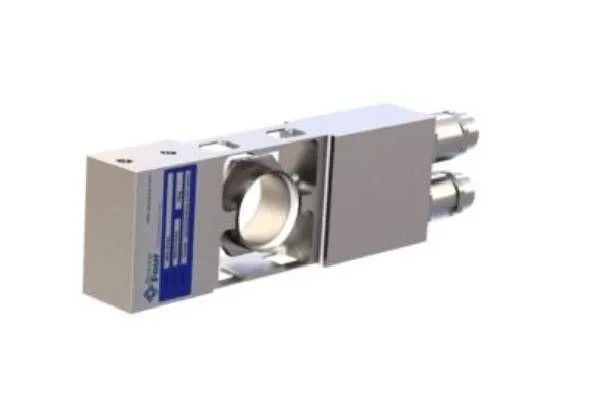

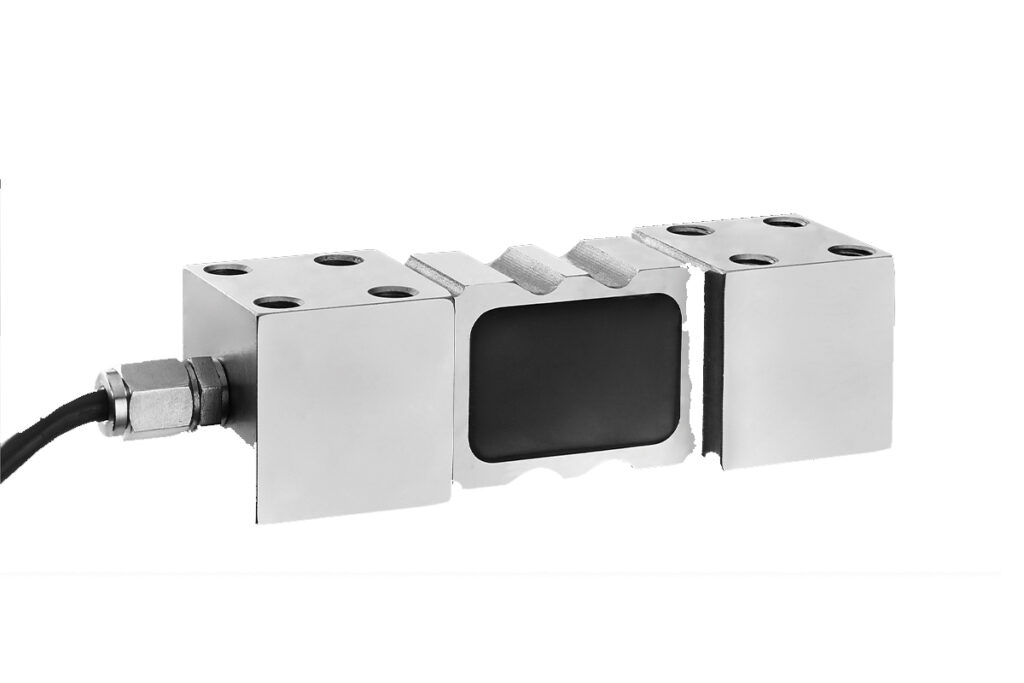

Single Point (Tek Nokta) Load Cell

Single point yük hücreleri, genellikle düşük ve orta kapasiteli tartım işlemlerinde kullanılır. En büyük avantajları, platformun neresine yük konursa konulsun doğru ölçüm yapabilmeleridir. Masaüstü teraziler, market terazileri, küçük platform kantarları ve paketleme makinelerinde sıklıkla tercih edilirler. Alüminyum veya paslanmaz çelik opsiyonlarıyla sunulur.

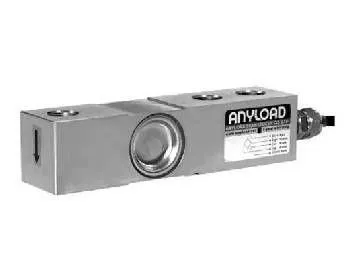

Lama Tipi (Shear Beam) Load Cell

Endüstriyel tartım platformlarında ve düşük kapasiteli tank tartım sistemlerinde en çok kullanılan modellerden biridir. Eğilme ve kesme kuvveti prensibiyle çalışırlar. Dört adet lama tipi load cell kullanılarak kurulan platform kantarları, son derece stabil ve hassas sonuçlar verir.

2. Silo, Tank ve Ağır Sanayi Uygulamaları İçin Modeller

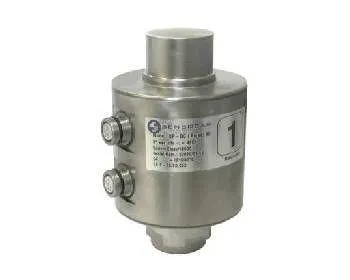

Kolon Tipi (Canister) Load Cell

Yüksek kapasiteli tartım gerektiren taşıt kantarları (TIR kantarları), vagon kantarları ve devasa hammadde silolarında kolon tipi yük hücreleri kullanılır. Yüzlerce tonluk ağırlıkları tartabilecek kapasitede üretilirler. Dikey olarak binen yükü ölçmek üzere tasarlanmışlardır ve paslanmaz çelik gövdeleri, lazer kaynaklı sızdırmazlık yapıları sayesinde en zorlu dış ortam koşullarına dayanıklıdırlar.

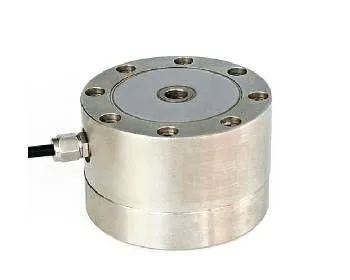

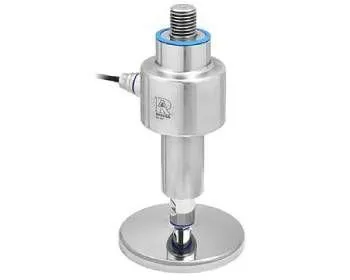

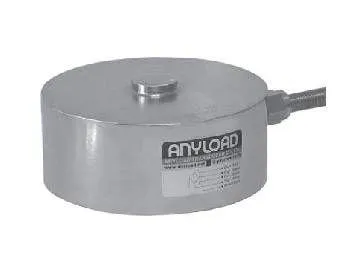

Baskı Tipi ve Baskı-Çeki Tipi Load Cell

Özellikle sadece basma (kompresyon) veya hem basma hem de çekme (tansiyon) kuvvetlerinin ölçülmesi gereken test makineleri, presler ve reaktör tartımlarında kullanılırlar. Baskı ve çeki tipi modeller, vinç kantarları gibi yükün asılı olduğu uygulamalarda da mükemmel sonuç verir.

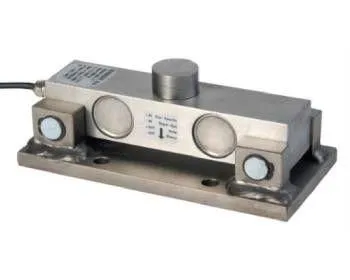

Double Shear Beam (Çift Uçlu Lama) Load Cell

Ağır hizmet tipi tank ve silo tartımlarında tercih edilirler. Ortadan yüklenen ve iki uçtan sabitlenen yapıları sayesinde yanal kuvvetlere (rüzgar, karıştırıcı titreşimleri vb.) karşı ekstra direnç gösterirler.

3. Asılı Sistemler ve Özel Uygulamalar

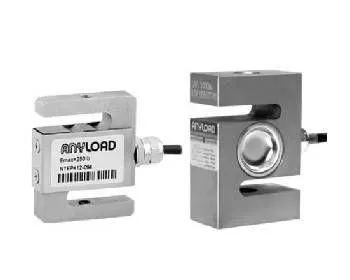

S Tipi Load Cell

Adını İngilizce “S” harfine benzeyen şeklinden alan bu yük hücreleri, çekme (tansiyon) kuvveti ölçümlerinde uzmandır. Vinç tartım sistemleri, asılı hazneler, elektromekanik test cihazları ve gergi kontrol sistemlerinde yaygın olarak kullanılırlar.

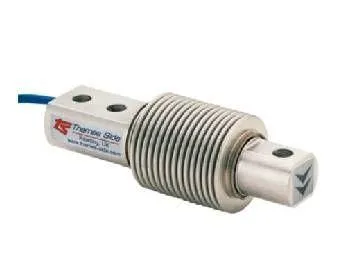

Körüklü Load Cell

Özellikle düşük ve orta kapasiteli tank/silo tartımlarında kullanılan körüklü modeller, paslanmaz çelikten üretilen kaynaklı körük yapıları sayesinde IP68 koruma sınıfına ulaşarak su, nem ve toza karşı tam koruma sağlarlar. Gıda, kimya ve ilaç sanayilerinde hijyenik yıkanabilir alanlarda güvenle kullanılırlar.

4. Gelişmiş Teknoloji ve Zorlu Şartlar İçin Çözümler

Ex-Proof (Patlamaya Karşı Korumalı) Load Cell

Kimya tesisleri, petrokimya rafinerileri, boya fabrikaları ve un/şeker siloları gibi patlayıcı gaz veya toz bulunan tehlikeli ortamlarda (ATEX bölgeleri) standart elektronik ekipman kullanılamaz. Solo Mekatronik’in sunduğu Ex-Proof Load Cell modelleri, bu tehlikeli alanlarda güvenli tartım yapılmasına olanak tanır ve uluslararası güvenlik sertifikalarına sahiptir.

Dijital Load Cell

Geleneksel analog yük hücrelerinin aksine, içlerinde dahili bir mikroişlemci barındıran dijital yük hücreleri, ağırlık sinyalini analogdan dijitale kendi içinde çevirir. Bu durum, uzun kablo mesafelerinde sinyal kaybını önler, dış elektromanyetik parazitlerden (gürültüden) etkilenmeyi sıfıra indirir. Taşıt kantarlarında kalibrasyon kolaylığı ve arıza teşhisi avantajı sunar.

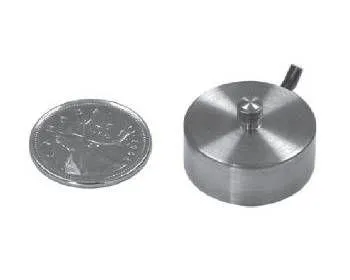

Minyatür, Yağlı ve Özel Tip Load Cell

Alan kısıtlamasının olduğu makine tasarımları için minyatür yük hücreleri, yüksek titreşim sönümleme gerektiren yerler için yağlı load cell’ler ve müşterinin projesine özel olarak tasarlanan özel tip load cell’ler de firmanın yenilikçi çözümleri arasında yer alır.

Load Cell Seçiminde Dikkat Edilmesi Gereken Kritik Faktörler

Sisteminiz için en doğru yük hücresini seçmek, sistemin ömrünü ve ölçüm doğruluğunu doğrudan etkiler. Solo Mekatronik uzmanları, seçim aşamasında şu kriterlerin göz önünde bulundurulmasını tavsiye etmektedir:

Kapasite Belirleme

Seçilecek load cell’in kapasitesi, ölçülecek maksimum yük ile tankın/platformun ölü ağırlığının toplamından daha büyük olmalıdır. Ayrıca darbe veya şok yüklemeler hesap edilerek genellikle tartılacak yükün %20 ile %50’si oranında bir güvenlik marjı bırakılmalıdır.

Çevresel Etkenler ve Malzeme Seçimi

Tartım yapılacak ortamın koşulları malzeme seçimini belirler. Standart kuru depo ortamlarında alaşımlı çelik veya alüminyum modeller yeterli olurken; gıda, ilaç, kimya sektörlerinde ve sık yıkanan (korozif) ortamlarda paslanmaz çelik load cell kullanımı zorunludur.

Sızdırmazlık ve IP Koruma Sınıfı

Nem, su veya toz bulunan ortamlarda, yük hücrelerinin koruma sınıfına dikkat edilmelidir. Açık alanda yağmura maruz kalacak bir tır kantarı veya yıkanabilir bir gıda tesisi için IP67, IP68 veya IP69K koruma sınıfına sahip tamamen kaynaklı (hermetically sealed) modeller tercih edilmelidir.

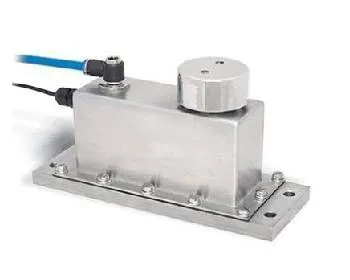

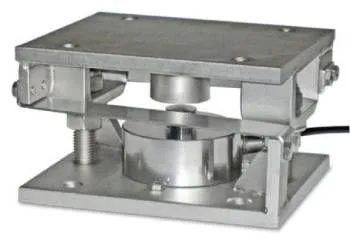

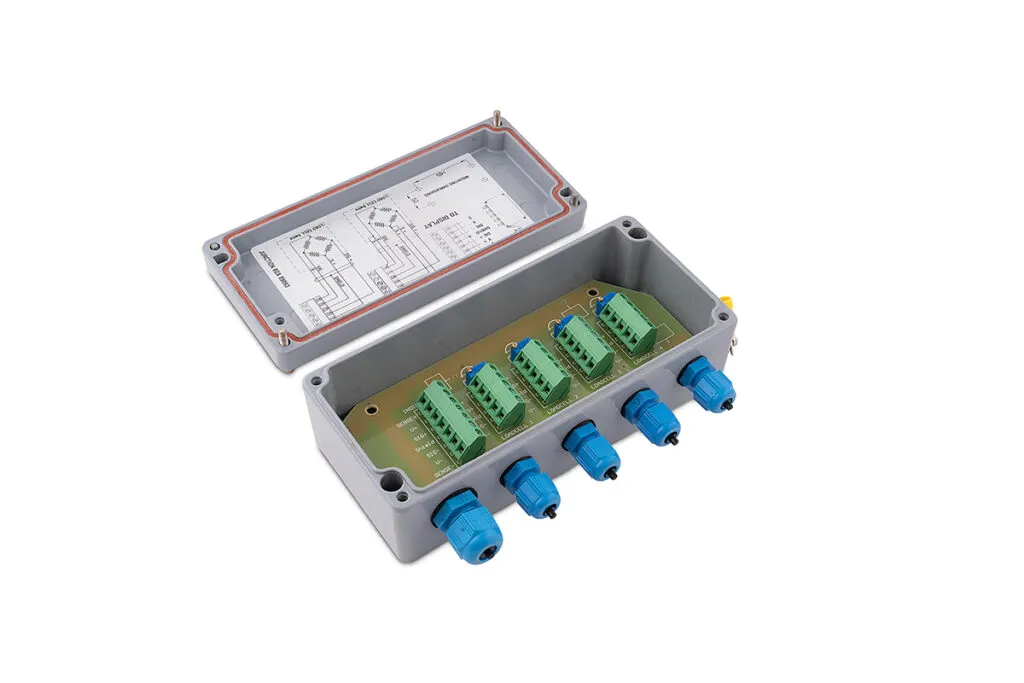

Solo Mekatronik Montaj Aparatları ve Aksesuarları

Dünyanın en iyi load cell’ine sahip olsanız bile, yanlış montaj yapıldığında doğru tartım almanız imkansızdır. Load cell montaj aparatları, yükün hücreye en doğru eksende ve sürtünmesiz bir şekilde aktarılmasını sağlar.

Montaj Aparatlarının Sisteme Katkısı

Tank, silo veya reaktörlerin genleşmesi, rüzgar yükü veya motorların yarattığı titreşimler load cell üzerinde istenmeyen yanal kuvvetler (side load) oluşturur. Solo Mekatronik tarafından sunulan özel montaj aparatları, bu yanal kuvvetleri sönümleyerek devrilmeye karşı mekanik güvenlik (kalkmayı önleme) sağlar ve load cell’in sadece dikey eksendeki gerçek ağırlığı ölçmesine olanak tanır. Ayrıca, montaj aparatları olası bir arıza durumunda, sistemi krikoya kaldırmadan load cell’in kolayca değiştirilmesine imkan veren “dummy” (sahte yük hücresi) özelliklerine de sahip tasarımlar barındırır.

Neden Solo Mekatronik?

Türkiye pazarında ve uluslararası alanda geniş bir tecrübeye sahip olan Solo Mekatronik, sadece bir parça tedarikçisi değil, aynı zamanda çözüm ortağınızdır. İzmir’deki modern tesislerinden Türkiye’nin dört bir yanına hizmet veren firma;

• Zengin Ürün Çeşitliliği: Her kapasite ve boyutta, her ortam şartına uygun ürün tedariki.

• Entegre Çözümler: Load cell’lerin yanı sıra tartım göstergeleri, transmitterler, dolum sistemleri ve checkweigher üniteleri ile uçtan uca otomasyon çözümleri.

• Mühendislik Desteği: Tank ve silo tartımı, mikro dozajlama ve batch sistemleri gibi spesifik projelerde kurulum öncesi ve sonrası profesyonel mühendislik danışmanlığı.

• Satış Sonrası Güvence: Hızlı yedek parça temini, kalibrasyon desteği ve uzman teknik servis imkanı sunmaktadır.

Sonuç: Üretimde Mükemmellik İçin Doğru Tartım Şart

Endüstriyel süreçlerinizde maksimum verimlilik, yasal uyumluluk ve maliyet kontrolü sağlamanın yolu, güvenilir ve hassas tartım sistemlerinden geçer. Sistemin temel taşı olan Load Cell seçimi, uzmanlık gerektiren kritik bir karardır. Single point’ten körüklüye, dijital modellerden ex-proof ürünlere kadar geniş bir yelpazede yüksek standartlı ürünler sunan Solo Mekatronik, tartım altyapınızı güvence altına alarak işletmenizi bir adım öne taşır. Siz de tesisinizde tartım süreçlerinizi optimize etmek, dozajlama ve otomasyon sistemlerinize en uygun yük hücrelerini seçmek için Solo Mekatronik’in uzman mühendislik kadrosu ile iletişime geçebilirsiniz.
